顎式破碎機的主要部件

發布時間:2010-12-28 16:17:40 更新時間:2020-06-19 17:09:22 編輯:紅星機器

河南紅星專業生產各種型號的破碎機、反擊式破碎機、沖擊式破碎機、錘式破碎機、顎式破碎機(顎破);質量過關,價格合理,歡迎您在線咨詢或來電咨詢,聯系電話:0371-67772626。本文詳細介紹一下顎式破碎機的主要部件,具體如下:

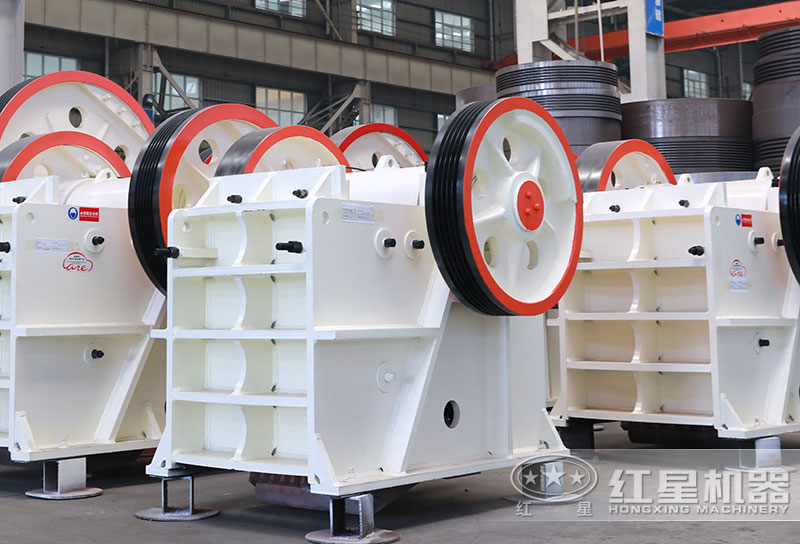

顎式破碎機

顎式破碎機主要部件

1、機架

機架是上下開口的四壁剛性框架,用作支撐偏心軸并承受破碎物料的反作用力,要求有足夠的強度和剛度,一般用鑄鋼整體鑄造,小型機也可用高品質鑄鐵代替鑄鋼。大型機的機架需分段鑄成,再用螺栓牢固鏈接成整體,鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成,但剛度較差。

2、顎板和側護板

定顎和動顎都由顎床和顎板組成,顎板是工作不分,用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁,動顎顎床懸掛在周上,要有足夠的強度和剛度,以承受破碎反力,因而大多是鑄鋼或鑄鐵件。

3、傳動件

偏心軸是破碎機的主軸,受有巨大的彎扭力,采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪,另一端裝飛輪。

4、調節裝置

調節裝置有楔塊式,墊板式和液壓式等,一般采用楔塊式,由前后兩塊楔塊組成,前楔塊可前后移動,頂住后推板;后楔塊為調節楔,可上下移動,兩楔塊的斜面倒向貼合,由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

5、飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量,再用于工業形成,使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造,小型機的飛輪常制成整體式。飛輪制造,安裝時要注意靜平衡。

6、潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小,使心軸與軸瓦之間潤滑困難,常在軸瓦底部開若干軸向油溝,中間開一環向油槽使之連通,再用油泵強制注入干黃油進行潤滑

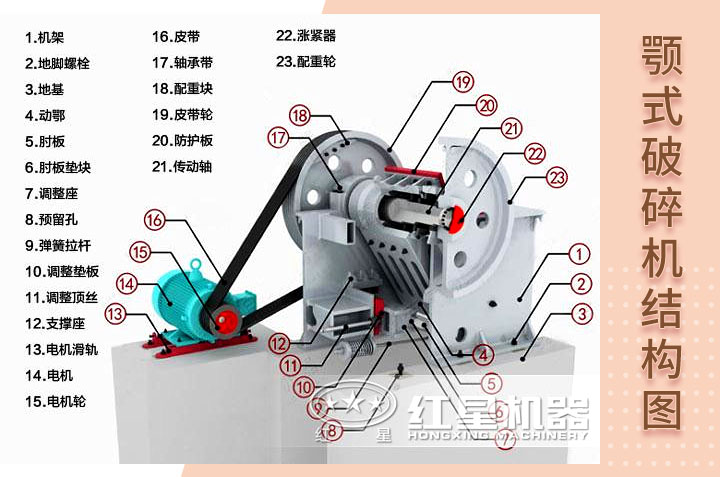

顎式破碎機結構展示

顎式破碎機主要性能特點

本系列產品,具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多行業,破碎抗壓強度不超過320兆帕的各種物料。

顎式破碎機性能特點

PE、PEX系列顎式破碎機是復雜擺動式破碎設備,適用于冶金、礦山、建筑、交通、水泥等部門,作為粗碎、中碎抗壓強度在300Mpa以下的各種礦石或巖石之用。具有結構簡單合理、產量高、破碎比大、齒板壽命長、成品粒度均勻、動力消耗低、維修保養方便等優點,是目前國內較優良的機型。

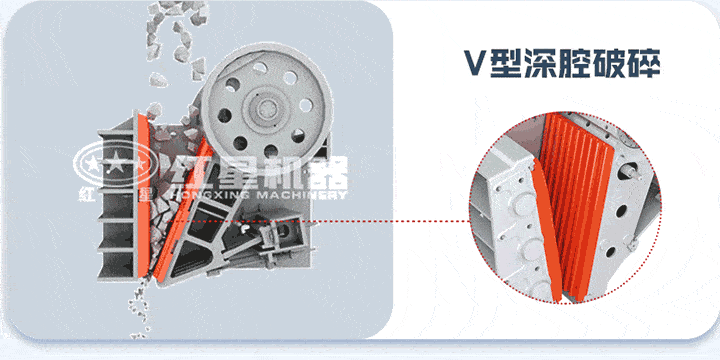

顎式破碎機作業原理

該系列破碎機破碎方式為曲動擠壓型,其工作原理是:電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與此同時物料被壓碎或劈碎,達到破碎的目的;

當動顎下行時,肘板與動顎間夾角變小,動顎板在拉桿、彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料,實現批量生產。

顎式破碎機作業原理

顎式破碎機作業原理

想了解更多的顎式破碎機相關信息或報價等,歡迎隨時聯系紅星機器,同時您也可以選擇直接到廠考察參觀,我們將竭誠為您服務,總部地址:中國鄭州高新技術產業開發區檀香路8號
