螺旋分級機簡介
高堰式螺旋分級機溢流堰比下端軸承高，但低于下端螺旋的上邊緣。螺旋分級機的U形水槽內，裝有帶螺旋葉片的縱向長軸，下端設有溢流堰。傳動裝置安裝在槽體的上端，螺旋主軸的上端制成在傳動機架上的軸承中，下端軸承安裝在提升機構的底部。
螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。

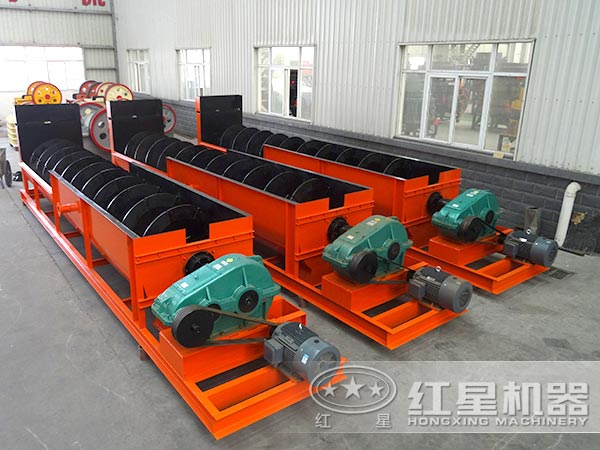

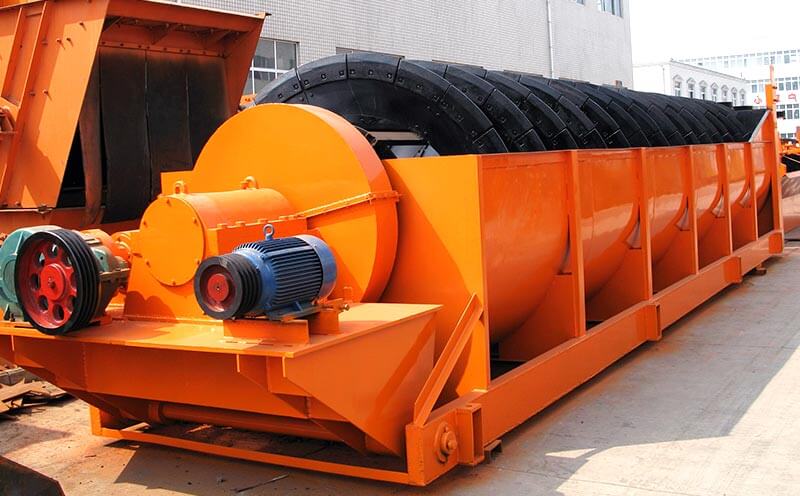

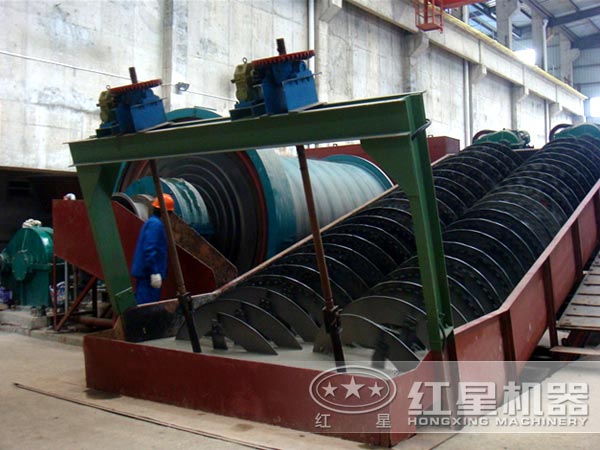

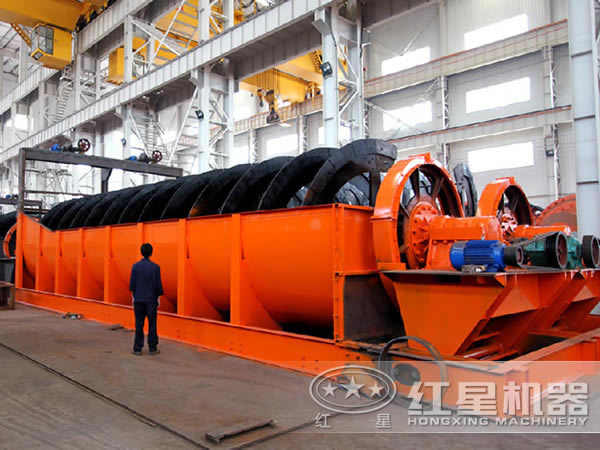

產品展示
性能優勢
1、螺旋分級機具有結構簡單、工作可靠、操作方便等特點。
2、螺旋分級機技術優良，工藝簡單，特別適合于干法大、中型制砂生產線使用。
3、石粉質量易于控制，細度調整方便、靈活、可靠。采用變頻控制技術，操作更簡潔。
工作原理
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級機械設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

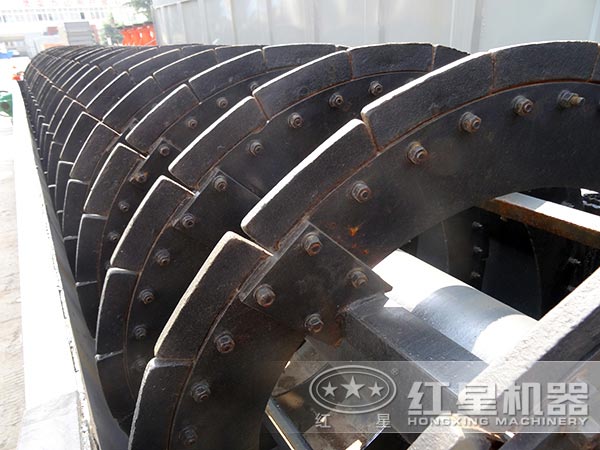

組成結構

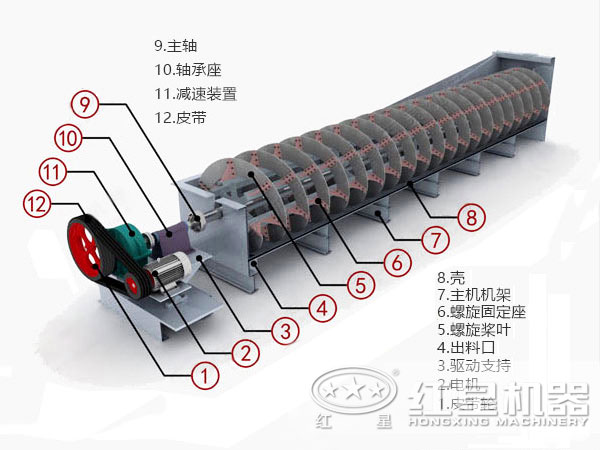

螺旋分級機主要有高堰式單螺旋和雙螺旋分級機、沉沒式單螺旋和雙螺旋分級機四種分級機。螺旋分級機主要由U形槽、螺旋、傳動裝置、升降機構、支撐軸等部分組成。
技術參數
| 型號 |
螺旋直徑 |
水槽長度 |
螺旋轉速(r/min) |
處理量（t/d） |
電動機功率 |
外形尺寸（mm≤） |
總重 |
||||
| 按返砂 |
按溢流 |
傳動用 |
升降用 |
長 |
寬 |
高 |
|||||
| FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
| FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
| 2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
| 2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
| FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
| 2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
| 2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
| FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
| 2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
| 2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
| FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
